第 12 章　卷積神經網路（CNN）：讓模型看懂影像¶

預計閱讀 30 分鐘・先備：第 9 章（Keras、損失、epoch、早停）、第 11 章（AUC、類別不平衡）

本章你會學到

說明全連接網路處理影像的兩個問題：參數爆炸、忽略像素的鄰居關係
用「一個小濾鏡在片子上滑動」理解卷積、特徵圖、步幅、填補與池化
算出卷積層的參數量，解釋為什麼權重共享讓 CNN 比全連接網路省參數
用 Keras 3 在 PneumoniaMNIST 上建立小型 CNN，和第 9 章的全連接網路在同一份測試集上比較 AUC、敏感度、特異度
認識 CNN 在醫學影像的代表研究，以及「捷徑學習」這類常見的失誤

1. 直覺：從一個臨床情境開始¶

回想你第一次跟放射科讀胸部 X 光。學長姐不會叫你「把整張片子的每一個點同時記住」，而是教你一套順序：先看邊緣與輪廓（肋骨、橫膈、心臟邊界），再看局部的紋理（肺紋理是否增加、有沒有一片模糊的浸潤），最後把這些局部發現組合起來，得出「右下肺葉肺炎」這種整體判讀。

這個讀片流程有兩個特點：

先看局部：判斷「這裡有沒有一條邊界」只需要看一小塊區域，不需要同時看整張片子。
同一套眼光到處用：你在左上肺找邊界的方法，和在右下肺找邊界的方法是同一套；不會因為位置不同就換一種看法。

第 9 章的全連接網路沒有這兩個特點。它把 28×28 的片子攤平成 784 個數字，第一層的每個神經元都要同時看全部 784 個像素，而且「左上角的那個像素」和「右下角的那個像素」各自有一個獨立的權重。對它來說，像素之間誰跟誰相鄰的資訊已經消失了；病灶往旁邊移兩格，就像換了一組完全不同的輸入。

卷積神經網路（convolutional neural network, CNN）正是把放射科的讀片習慣寫進網路結構：用一個小小的偵測器在片子上到處掃，先找局部特徵，再一層層組合成整體判讀。

2. 核心概念¶

2.1 全連接網路看影像的兩個問題¶

問題一：參數爆炸。 第 9 章的網路第一層有 128 個神經元，每個都連到 784 個像素，光這一層就有 784 × 128 + 128 = 100,480 個參數。28×28 已經是郵票大小的縮圖；換成臨床常見的 224×224，同樣的第一層會變成約 642 萬個參數。參數越多，需要的資料越多，也越容易過擬合（overfitting）。

問題二：位置一換就不認得。 全連接網路為每個像素位置各學一組權重。如果訓練資料裡的浸潤多半出現在右下肺，它對左上肺的浸潤可能就學得不好，因為那些位置的權重沒被充分訓練。

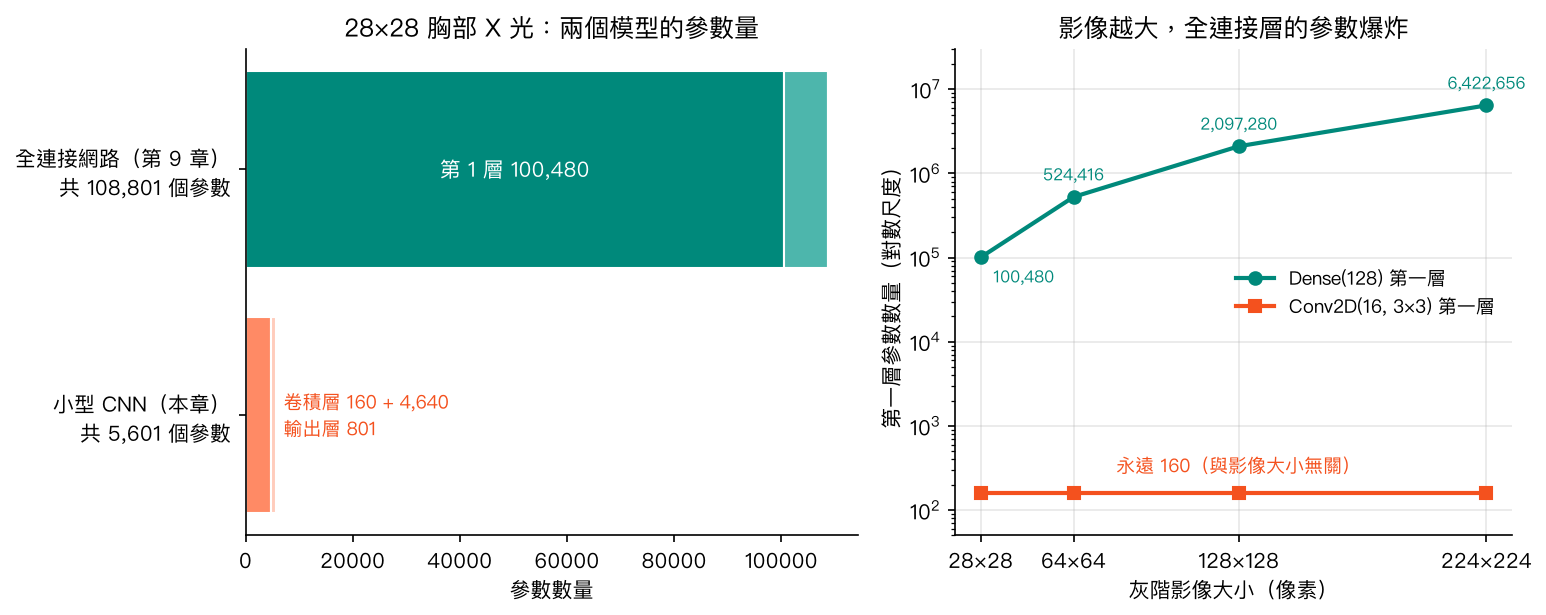

左圖：全連接網路共 108,801 個參數，第一層占 100,480；小型 CNN 共 5,601 個。右圖：影像放大到 224×224，全連接第一層增加到約 642 萬，卷積第一層永遠是 160

2.2 卷積：一個 3×3 小濾鏡在影像上滑動¶

卷積（convolution）的做法很簡單：準備一個 3×3 的小方格，稱為濾鏡（filter，又稱卷積核 kernel），裡面有 9 個權重。把它疊在影像左上角，9 個權重和底下 9 個像素對應相乘、全部加起來，得到一個數字；然後往右滑一格，再算一次；一列滑完就往下一列，直到走遍整張圖。所有位置算出來的數字排成一張新的圖，叫做特徵圖（feature map）。

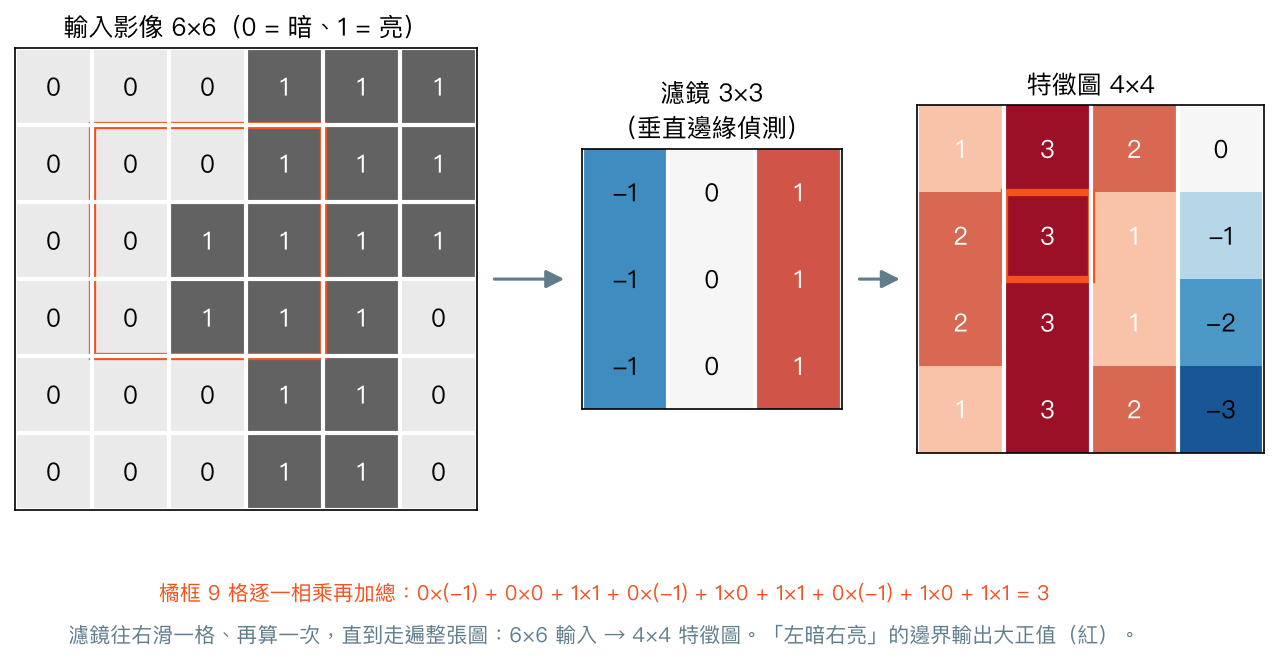

6×6 的輸入影像、3×3 的垂直邊緣濾鏡、4×4 的特徵圖；橘框標出濾鏡目前的位置，9 格逐一相乘再加總得到 3

上圖的濾鏡左行是 −1、右行是 +1，等於在問：「這一小塊的右邊比左邊亮多少？」遇到「左暗右亮」的邊界，輸出就是大正值；整塊一樣亮或一樣暗，左右抵銷，輸出接近 0。所以這個濾鏡是一個垂直邊緣偵測器。

換成真的胸部 X 光，效果如下：

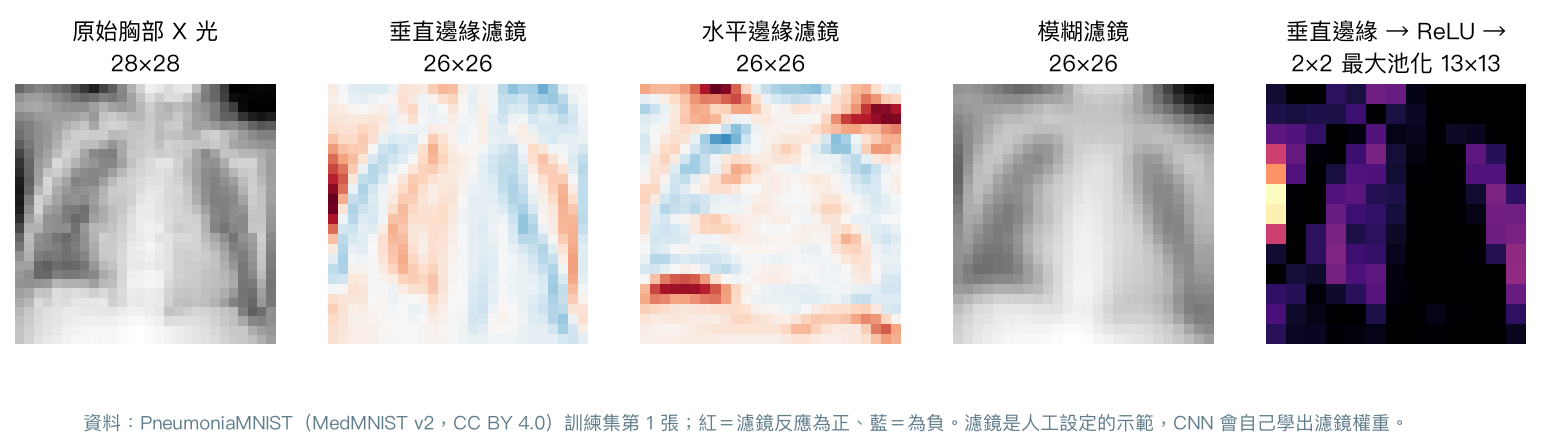

一張 28×28 胸部 X 光分別經過垂直邊緣、水平邊緣、模糊濾鏡，以及垂直邊緣加 ReLU 再加 2×2 最大池化的結果

垂直邊緣濾鏡凸顯了肋骨與縱膈的左右邊界，水平邊緣濾鏡凸顯了鎖骨與橫膈，模糊濾鏡則把每一格換成鄰居的平均。這幾個濾鏡是我們手動設定的；CNN 的重點是濾鏡裡的 9 個數字不用人設計，而是當成權重，用第 9 章的反向傳播自動學出來。

這就回答了第 1 節的兩個特點：濾鏡只看 3×3 的局部（先看局部）；同一個濾鏡在整張圖上重複使用（同一套眼光到處用）。後者稱為權重共享（weight sharing）：不論影像是 28×28 還是 224×224，一個 3×3 濾鏡永遠只有 9 個權重加 1 個偏差。

數學補充（可跳過）

設輸入影像為 \(X\)、濾鏡為 \(K\)（3×3）、偏差為 \(b\)，特徵圖在位置 \((i, j)\) 的值是

\[ Y_{i,j} = \sum_{a=0}^{2}\sum_{b'=0}^{2} K_{a,b'}\, X_{i+a,\, j+b'} + b \]

嚴格說，深度學習套件做的是「互相關（cross-correlation）」，數學上的卷積還要把濾鏡上下左右翻轉；因為濾鏡是學出來的，翻不翻轉沒有差別，所以大家仍叫它卷積。

一個卷積層若輸入有 \(C_{in}\) 個通道、輸出 \(C_{out}\) 張特徵圖、濾鏡大小 \(k \times k\)，參數量為

\[ (k \times k \times C_{in} + 1) \times C_{out} \]

例如本章第二個卷積層：\((3 \times 3 \times 16 + 1) \times 32 = 4{,}640\)。注意公式裡完全沒有影像的長寬。

2.3 通道、步幅與填補¶

通道（channel）：灰階 X 光每個像素只有一個亮度值，是 1 個通道；彩色的血球抹片每個像素有紅、綠、藍三個值，是 3 個通道。一個卷積層通常有很多個濾鏡（例如 16 個），每個濾鏡產生一張特徵圖，於是輸出就有 16 個通道。下一層的濾鏡會同時看這 16 張特徵圖的同一小塊，所以它的形狀其實是 3×3×16。

步幅（stride）：濾鏡每次滑幾格。步幅 1 是一格一格滑；步幅 2 是一次跳兩格，輸出的長寬大約減半。

填補（padding）：3×3 的濾鏡放不到影像最外圈的中心，所以 28×28 的輸入只會得到 26×26 的輸出。如果在外圍先補一圈 0，輸出就能維持 28×28。Keras 的 padding="valid"（預設）是不補，padding="same" 是補到輸出大小不變。

輸出邊長可以用一條公式算（\(n\) 輸入邊長、\(k\) 濾鏡大小、\(p\) 填補圈數、\(s\) 步幅，除不盡時無條件捨去）：

\[ \text{輸出邊長} = \frac{n + 2p - k}{s} + 1 \]

設定	計算	輸出
不填補、步幅 1	(28 + 0 − 3) / 1 + 1	26×26
填補 1 圈、步幅 1	(28 + 2 − 3) / 1 + 1	28×28
不填補、步幅 2	(28 + 0 − 3) / 2 + 1	13×13

2.4 池化：縮小影像、保留最明顯的訊號¶

池化（pooling）把特徵圖切成 2×2 的小格，每格只留一個代表值。最常用的是最大池化（max pooling）：每格留最大值。它有三個作用：

縮小：長寬各減半，後面的層要算的量少很多。
保留最強的訊號：在這 2×2 範圍內「有沒有偵測到邊緣」比「邊緣精確在哪一格」更重要。
對小幅位移比較不敏感：病灶往旁邊挪一格，池化後的結果常常不變（但本章模型最後攤平接全連接層，位置資訊仍會影響輸出，不是完全不受影響）。

池化層沒有任何要學的權重，只是一個固定的縮圖規則。

2.5 疊起來：從邊緣到形狀¶

一個典型的小型 CNN 就是「卷積 → 池化」重複幾次，最後攤平（flatten）接到一般的全連接輸出層。本章用的架構如下：

flowchart LR
    A["輸入<br/>28×28×1"] --> B["Conv2D 16 個 3×3<br/>26×26×16"]
    B --> C["MaxPooling 2×2<br/>13×13×16"]
    C --> D["Conv2D 32 個 3×3<br/>11×11×32"]
    D --> E["MaxPooling 2×2<br/>5×5×32"]
    E --> F["Flatten<br/>800 個數字"]
    F --> G["Dense 1 + sigmoid<br/>肺炎機率"]

越往後，每個數字「看得到」的原始影像範圍越大，這個範圍叫做感受野（receptive field）。第一層的每格只看到 3×3 個像素；經過池化與第二層卷積後，每格已經涵蓋約 8×8 的區域。於是前面的層傾向偵測邊緣、亮暗變化這類低階特徵，後面的層把它們組合成較大範圍的高階特徵，有點像從「看到一條邊」進展到「看到一片浸潤的輪廓」。

不過要記得：這個「由低階到高階」的描述是幫助理解的比喻。CNN 學到的特徵不保證對應到人類的醫學概念，它也可能學到與疾病無關的線索，第 4 節會看到例子。

3. 動手做¶

完整程式在 notebook。前半段只用 NumPy 手刻卷積與池化（不需要 Keras）；後半段用 Keras 3，Colab 已預裝。數字來自本機實測（Keras 3.13、TensorFlow 2.20、CPU），keras.utils.set_random_seed(42) 只能固定大部分隨機性，你的結果會略有不同。

3.1 親手做一次卷積¶

先用最直白的雙層迴圈寫出卷積，對照 2.2 節的說明：

def conv2d(img, kernel, stride=1, padding=0):
    """Plain 2D convolution (cross-correlation, as in deep learning libraries)."""
    if padding > 0:
        img = np.pad(img, padding)                       # zero padding around the border
    k = kernel.shape[0]
    out_size = (img.shape[0] - k) // stride + 1
    out = np.zeros((out_size, out_size))
    for i in range(out_size):
        for j in range(out_size):
            patch = img[i * stride:i * stride + k, j * stride:j * stride + k]
            out[i, j] = np.sum(patch * kernel)           # multiply element-wise, then sum
    return out

notebook 會把垂直邊緣、水平邊緣、模糊三個濾鏡套在同一張 X 光上，並印出不同步幅與填補下的輸出大小（26×26、28×28、13×13、14×14），和上面公式算的完全一致。

3.2 資料與對照組¶

資料用第 9 章同一份 PneumoniaMNIST（從 Zenodo 下載 .npz，程式與第 9 章相同）。為了公平比較，notebook 先原封不動重訓第 9 章的全連接網路當對照組。兩個模型唯一的資料差別在形狀：全連接網路吃攤平後的 (n, 784)，CNN 吃保留空間結構的 (n, 28, 28, 1)，最後那個 1 就是灰階的通道數。

X = pneu[f"{split}_images"].astype("float32") / 255.0
X = X.reshape(-1, 28 * 28) if flat else X[..., None]          # (n, 784) or (n, 28, 28, 1)

3.3 建立小型 CNN¶

cnn = keras.Sequential([
    keras.Input(shape=(28, 28, 1)),
    keras.layers.Conv2D(16, 3, activation="relu"),   # 16 filters of 3x3 -> 26x26x16
    keras.layers.MaxPooling2D(2),                    # -> 13x13x16
    keras.layers.Conv2D(32, 3, activation="relu"),   # 32 filters of 3x3x16 -> 11x11x32
    keras.layers.MaxPooling2D(2),                    # -> 5x5x32
    keras.layers.Flatten(),                          # -> 800 numbers
    keras.layers.Dropout(0.3),
    keras.layers.Dense(1, activation="sigmoid"),
])
cnn.compile(optimizer=keras.optimizers.Adam(learning_rate=1e-3),
            loss="binary_crossentropy",
            metrics=["accuracy", keras.metrics.AUC(name="auc")])
cnn.summary()

Conv2D(16, 3) 代表 16 個 3×3 濾鏡，MaxPooling2D(2) 是 2×2 最大池化。summary() 的結果：兩個卷積層分別是 160 與 4,640 個參數，輸出層 801 個，全部只有 5,601 個參數；第 9 章的全連接網路是 108,801 個，大約是 CNN 的 19 倍。

訓練設定（Adam、學習率 0.001、batch 64、以驗證損失做早停）和第 9 章相同，只是為了控制執行時間，CNN 最多訓練 15 個 epoch：

hist_cnn = cnn.fit(Xi_tr, y_tr, validation_data=(Xi_va, y_va),
                   epochs=15, batch_size=64, verbose=2,
                   callbacks=[keras.callbacks.EarlyStopping(
                       monitor="val_loss", patience=5, restore_best_weights=True)])

本機 CPU 實測約 31 秒（全連接網路約 15 秒）；CNN 每個 epoch 要做大量的滑動相乘，所以參數雖少、訓練卻比較慢。在實測中，驗證損失到第 14 個 epoch 仍在下降，15 個 epoch 內早停沒有觸發，代表多訓練幾輪可能還有進步空間（留作練習）。

3.4 在同一份測試集上比較¶

最後才碰測試集（624 張），兩個模型用同樣的閾值 0.5：

指標	全連接網路（第 9 章）	小型 CNN
參數量	108,801	5,601
準確率（多數類基準 0.625）	0.829	0.861
AUC	0.916	0.929
敏感度	0.982	0.962
特異度	0.573	0.692

「全部猜肺炎」的多數類基準準確率是 0.625，兩個模型都高於它。CNN 的 AUC 高 0.013，特異度從 0.57 提高到 0.69，代價是敏感度從 0.98 降到 0.96。

這 0.013 的差距可信嗎？notebook 用配對自助法（paired bootstrap）估計：從測試集有放回地重抽 624 張，兩個模型在同一批圖上各算一次 AUC、相減，重複 1,000 次。結果 AUC 差值的 95% 信賴區間為 0.006 到 0.020，沒有跨過 0。但解讀時請保守：

這個區間只反映測試集抽樣的變動，沒有包含換一個隨機種子重新訓練的變動。神經網路每次訓練的結果都會有些不同，只訓練一次就下結論，容易高估差距的穩定性。
測試集只有 624 張、來自單一醫學中心、解析度 28×28、沒有外部驗證。
比較恰當的說法是：在這份測試集上，CNN 用大約 1/20 的參數，得到相近或略高的 AUC 與較高的特異度，而不是「CNN 明顯比較好」。

真正讓 CNN 拉開差距的通常是更高的解析度、更深的網路與更多資料，這些放到第 13 章討論。

3.5 打開 CNN 看看¶

notebook 最後畫出第一個卷積層學到的 16 個濾鏡，以及一張肺炎 X 光通過這一層後的 16 張特徵圖：有些凸顯某個方向的邊緣，有些對整體亮度起反應。

3.6 練習：多類別的 BloodMNIST¶

BloodMNIST 是周邊血液抹片的單一細胞彩色影像（28×28×3），共 8 類血球。從二元改成多類別只要改兩處：輸出層改成 Dense(8, activation="softmax")（輸出 8 個加總為 1 的機率），損失改成 sparse_categorical_crossentropy；輸入形狀改成 (28, 28, 3)。只訓練 5 個 epoch，測試準確率約 0.79（多數類基準 0.195），但各類別差異很大：在實測中，platelet（血小板）、eosinophil（嗜酸性球）的敏感度都在 0.95 上下，monocyte（單核球）卻只有 0.19、basophil（嗜鹼性球）0.45。多類別問題一定要看混淆矩陣與各類別的表現，不能只看整體準確率。這一節要另外下載 35 MB，Colab 免費 CPU 上會比較久，可以開 GPU 或跳過。

4. 醫學案例：CNN 讀醫學影像的成就與陷阱¶

僅供學習

本章使用公開教學資料集 PneumoniaMNIST 與 BloodMNIST（MedMNIST v2，CC BY 4.0），結果僅供學習，不構成臨床建議。

代表性研究¶

Kermany 等（Cell, 2018）：PneumoniaMNIST 的原始影像就來自這篇研究。作者用遷移學習（transfer learning，第 13 章的主題）訓練 CNN，先分類視網膜 optical coherence tomography（OCT，光學同調斷層掃描）影像中的 age-related macular degeneration（AMD，老年性黃斑部病變）與 diabetic macular edema（糖尿病黃斑部水腫），表現與受測專家相當；再把同一套方法用在小兒胸部 X 光的肺炎判讀。
CheXNeXt（Rajpurkar 等，PLoS Medicine, 2018）：一個 CNN 同時偵測正面胸部 X 光的 14 種異常，在 420 張驗證影像上和 9 位放射科醫師比較 AUC。14 項中有 10 項兩者的 AUC 差異未達統計顯著，3 項（cardiomegaly 心臟擴大、emphysema 肺氣腫、hiatal hernia 食道裂孔疝氣）放射科醫師顯著較高，1 項（atelectasis 肺塌陷）CNN 顯著較高。作者自己列出的限制包括：回溯性設計、讀片時不能參考病史與舊片、資料只來自單一機構。這類研究的正確讀法是「在某資料集、某回溯設計下，某些指標與受測醫師相當」，不是「AI 比醫師準」。

捷徑學習：模型學到的可能不是病¶

Zech 等人（PLoS Medicine, 2018）做了一個很有教育意義的研究。他們從三個醫療體系收集約 15.8 萬張胸部 X 光，訓練 CNN 判斷是否有肺炎。結果發現：

CNN 能從片子本身辨認出影像來自哪一家醫院，正確率超過 99.9%。
其中一家醫院的肺炎盛行率是 34.2%，另一家只有 1.2%。單純按「來自哪家醫院」排序，AUC 就有 0.861——完全不用看肺部。
把兩院資料混在一起訓練的模型，在同院測試集 AUC 0.931，拿到第三家醫院外部驗證時降到 0.815。

也就是說，模型可能部分是靠「這張片子長得像那家肺炎很多的醫院」在做判斷，就像住院醫師發現「ICU 送來的片子比較常是肺炎」，於是靠送單單位猜診斷。這種現象叫做捷徑學習（shortcut learning）：模型找到一條在訓練資料上有效、但和疾病本身無關的捷徑。醫院的機型、片子上的側標文字、病人的擺位、是否已經放了管路，都可能成為捷徑。

捷徑學習的教訓：

內部測試集表現好，不等於換一家醫院也好，外部驗證不可少。
多來源拼湊的資料集要特別小心：如果疾病比例在各來源差很多，模型可能學到的是「來源」。
漂亮的特徵圖或熱圖不代表推理正確。第 13 章會介紹 Grad-CAM，它可以幫忙檢查模型「看哪裡」，但也有自己的限制。

回到本章的 PneumoniaMNIST：它只來自單一醫學中心、只有 28×28，我們的 AUC 0.93 完全沒有經過外部驗證，不能推論到任何臨床情境。

5. 互動體驗¶

卷積核在 X 光上滑動¶

選一張 X 光與一個濾鏡，按「下一步」看濾鏡一格一格滑過片子：左邊橘框是濾鏡目前的位置，右邊特徵圖對應的格子會被填上，下方顯示 9 個像素乘上 9 個權重的加總過程。你也可以直接改 9 個權重（例如把垂直邊緣濾鏡的正負號對調），或改步幅與填補，觀察輸出大小如何跟著公式變化。開啟填補時注意特徵圖的外框：補上的 0 和片子邊緣形成強烈的明暗落差，邊緣濾鏡會在那裡出現「假的」強反應。

影像濾鏡步幅填補

影像來源：PneumoniaMNIST 測試集（MedMNIST v2，CC BY 4.0；Yang 等，Scientific Data 2023）。

CNN Explainer¶

CNN Explainer 在瀏覽器裡跑一個訓練好的小型 CNN，可以逐層點開看卷積、ReLU、池化與 softmax 各自做了什麼。建議點第一個卷積層的任一張特徵圖，觀察它是由上一層哪些通道、哪個濾鏡算出來的。

出處：CNN Explainer（Wang ZJ 等，Georgia Tech Polo Club of Data Science），授權 MIT（原始碼）。頁面較大、手機上不易操作，建議開新分頁使用。

6. 常見陷阱¶

陷阱 1：輸入少了通道維度

Conv2D 期待的輸入形狀是（張數, 高, 寬, 通道）。灰階影像從 .npz 讀出來是 (n, 28, 28)，直接丟進 keras.Input(shape=(28, 28, 1)) 的模型會報形狀錯誤。用 X[..., None] 補上最後一維；彩色影像則是 (28, 28, 3)，不用補。

陷阱 2：小測試集上的小差距，當成「CNN 明顯比較好」

624 張測試集上 AUC 0.929 對 0.916，差距只有 0.013，而且只訓練一次。換個隨機種子、換一批病人，差距可能變大、變小或反轉。報告時附上信賴區間或明講「差距未必有意義」，並同時報告敏感度、特異度與多數類基準。

陷阱 3：把好看的特徵圖當成醫學上合理的證據

第一層特徵圖看起來像邊緣偵測，不代表模型的最終判斷依據是肺部病灶。Zech 2018 顯示 CNN 可以輕易辨認影像來自哪家醫院；只要疾病比例在各來源不同，這就是一條現成的捷徑。外部驗證比「看起來合理」更可靠。

陷阱 4：以為 CNN 天生不怕旋轉、翻轉、亮度改變

權重共享與池化讓 CNN 對小幅平移比較不敏感，但對旋轉、縮放、對比度改變並沒有天生的抵抗力。常見的做法是在訓練時隨機旋轉、平移、調亮度來擴充資料，這部分留到第 13 章。

7. 小測驗¶

Q1. 一個 Conv2D(8, 3) 層接在 28×28 灰階影像後面（不填補、步幅 1），它有幾個參數？輸出形狀是什麼？

答案： 參數 8 × (3 × 3 × 1 + 1) = 80 個；輸出 26×26×8。參數量只和濾鏡大小、輸入通道數、濾鏡數有關，和影像長寬無關，這就是權重共享。

Q2. 把同一個 CNN 的輸入從 28×28 換成 224×224，第一個卷積層的參數量會怎麼變？全連接網路的第一層呢？

答案： 卷積層的參數量不變（濾鏡還是 3×3）；全連接層的第一層參數量會隨像素數成比例增加，從約 10 萬變成約 642 萬（以 128 個神經元計）。

Q3. 某研究的 CNN 在同院測試集 AUC 0.95，換到另一家醫院只剩 0.80。可能的原因有哪些？

答案： 可能是模型學到了與疾病無關的捷徑（醫院機型、側標文字、擺位、疾病盛行率差異等），或兩院病人族群、影像設備不同。這正是為什麼醫學影像模型需要外部驗證。

8. 重點整理¶

全連接網路處理影像有兩個問題：參數隨像素數爆炸、忽略像素的鄰居關係。
卷積＝一個小濾鏡在影像上滑動，每個位置「對應相乘再加總」，得到特徵圖；濾鏡的權重是學出來的。
權重共享：同一個濾鏡在整張圖上重複使用，卷積層的參數量為（k × k × 輸入通道 + 1）× 濾鏡數，與影像大小無關。
輸出邊長＝（n + 2p − k）/ s + 1；填補可維持大小，步幅與池化會縮小影像。
典型小型 CNN：卷積 → 池化重複幾次 → 攤平 → 全連接輸出；越後面的層感受野越大、特徵越抽象。
在 PneumoniaMNIST 上，小型 CNN 用約 1/20 的參數得到相近或略高的 AUC（0.929 對 0.916）與較高的特異度；測試集小、只訓練一次、未經外部驗證，差距要保守解讀。
多類別：輸出層改成 softmax，並用混淆矩陣檢查各類別表現。
捷徑學習（Zech 2018）提醒我們：內部測試好看不等於可以推論到別家醫院。

延伸閱讀¶

CNN Explainer — 在瀏覽器裡逐層看 CNN 的運算，本章互動區的完整版（MIT）。
Dive into Deep Learning：Convolutional Neural Networks — 從全連接層的限制推導出卷積，附程式實作（CC BY-SA 4.0）。
李宏毅 Machine Learning 2021 Spring — 中文授課，CNN 那一講用「偵測局部圖樣＋同一個偵測器到處用」解釋卷積，非常直覺。
Zech JR, et al. Variable generalization performance of a deep learning model to detect pneumonia in chest radiographs（PLoS Med, 2018） — 捷徑學習與外部驗證的經典案例，開放取用。
Rajpurkar P, et al. Deep learning for chest radiograph diagnosis: CheXNeXt（PLoS Med, 2018） — CNN 與放射科醫師的回溯性比較，開放取用。
Yang J, et al. MedMNIST v2（Scientific Data, 2023） — PneumoniaMNIST 與 BloodMNIST 的出處。
